一、儀器規格參數
30mm高清激光干涉儀為多攝像孔檢測而定制，具備大視場、高分辨率的性能?？梢酝瑫r(shí)完成雙孔、三孔或更多孔的透過波前檢測。
儀器規格參數表
硬件部分：
產品型號 | G30-HD |
產品名稱 | 30mm高清激光干涉儀 |
測試口徑 | 30mm*25mm |
標準鏡面形精度 | λ/20 |
光源 | 進口半導體激光器（635nm) |
可同步測量孔數 | 最多10孔 |
電源 | AC220V50HZ |
軟件部分：
軟件名稱 | 移相算法（簡稱PH） |
分析項目 | 條紋數、透過波前PV值、Power值、平行度Tilt值、ttv等 |
測試重復性 | PV：0.01λ RMS:0.003λ |
測試允許誤差 | PV<1λ時 PV：0.05λ Tilt：0.2fr（零場調整為1根條紋） |
1λ<PV<2λ時 PV：0.1λ Tilt：0.5fr（零場調整為1根條紋） | |
2λ<PV<3λ時 PV：0.2λ Tilt：1fr（零場調整為1根條紋） | |
測試時間 | 1.5秒 |
二、儀器特點
1、可同步測量多攝像孔
雙攝、三攝甚至四攝逐漸成為手機攝像的標配，傳統的小視場干涉儀每次只能測量一個攝像孔，效率低下；而大視場干涉儀雖然可以顯示多個攝像孔，但分辨率不足，不能勝任大像差攝像孔的測量。G30-HD針對該特殊需求而設計，可以同時滿足最多10個攝像孔的同步測量。

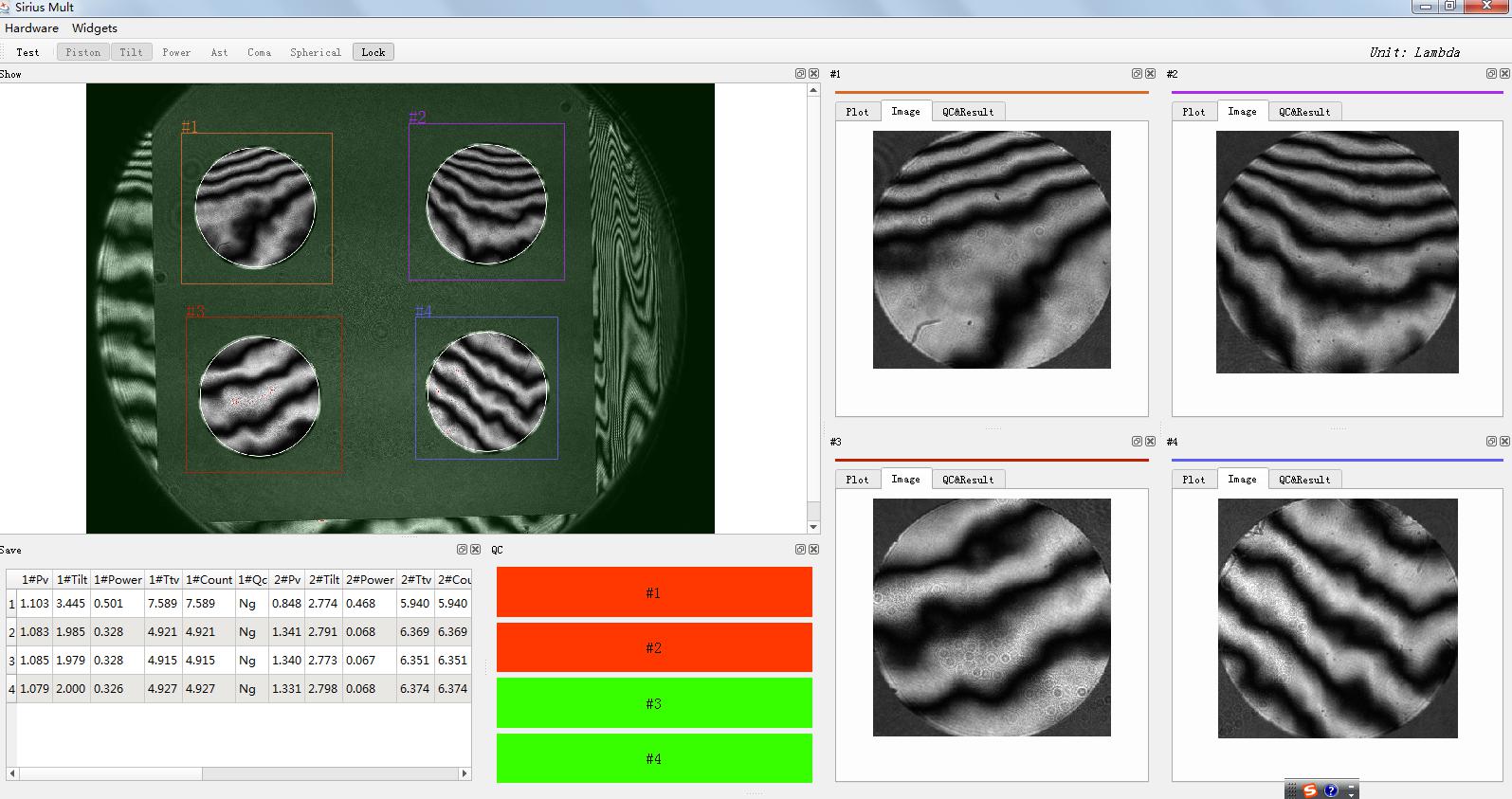

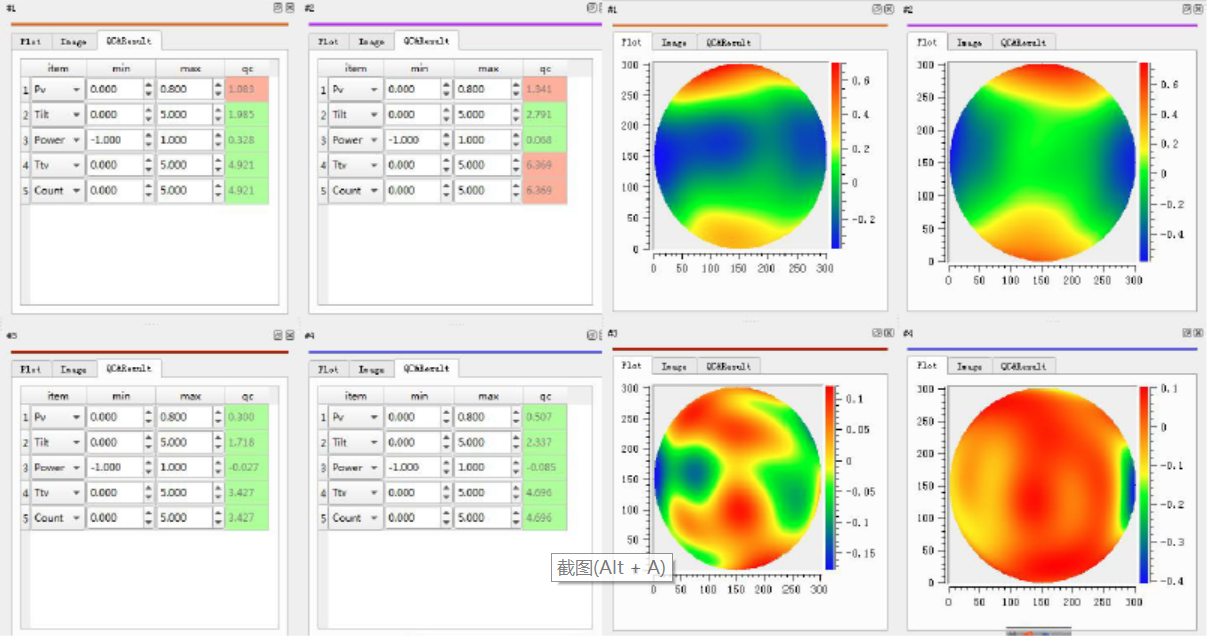

儀器可同步測量多攝像孔的PV、Power、條紋數等數值，并同步給出OK/NG的總體評價：
2、可滿足大像差攝像孔的測量
在具備大視場的同時，儀器具備足夠高的分辨率。下表為G30HD與G10 可準確測量的像差對比：
G30HD | G10U-PH | ||
3mm 口徑（前置攝像孔典型值） | 條紋數 | 30fr | 20fr |
PV（背景零場測試值） | 1.5λ | 1λ | |
6mm 口徑(后置攝像孔典型值) | 條紋數 | 60fr | 40fr |
PV（背景零場測試值） | 3λ | 2λ |
注：PV（背景零場測試值）為背景調整為零條紋時，直接測量所得的PV 值。
G30HD 足夠勝任后置攝像孔與2.5D 前置攝像孔的測量。
